Inmersión profunda en ingeniería de sensores ACC: Integración de radar, IA y V2X

La inteligencia invisible de los sensores ACC

Detrás de cada tramo de autopista se esconde una sinfonía de ondas de radar de 77 GHz, redes neuronales convolucionales y 500.000 líneas de código de procesamiento de señales. Esta inmersión en la ingeniería revela cómo los modernos sensores ACC transforman los impulsos electromagnéticos brutos en decisiones de conducción que salvan vidas en 22 milisegundos, más rápido que la transmisión neuronal humana.

Cadena de procesamiento de señales de radar

Explicación de las etapas críticas:

Forma de onda FMCW:
- Onda continua de frecuencia modulada
- Pendiente: 100 MHz/μs
- Ancho de banda: 4 GHz (77-81GHz)
Procesamiento Range/Doppler:
- Resolución del alcance: ΔR = c/(2B) = 3,75 cm
- Resolución de la velocidad: ΔV = λ/(2T) = 0,2 m/s
Detección CFAR:
- Umbral adaptativo contra el ruido
- Elimina el 99,7% de los objetivos falsos

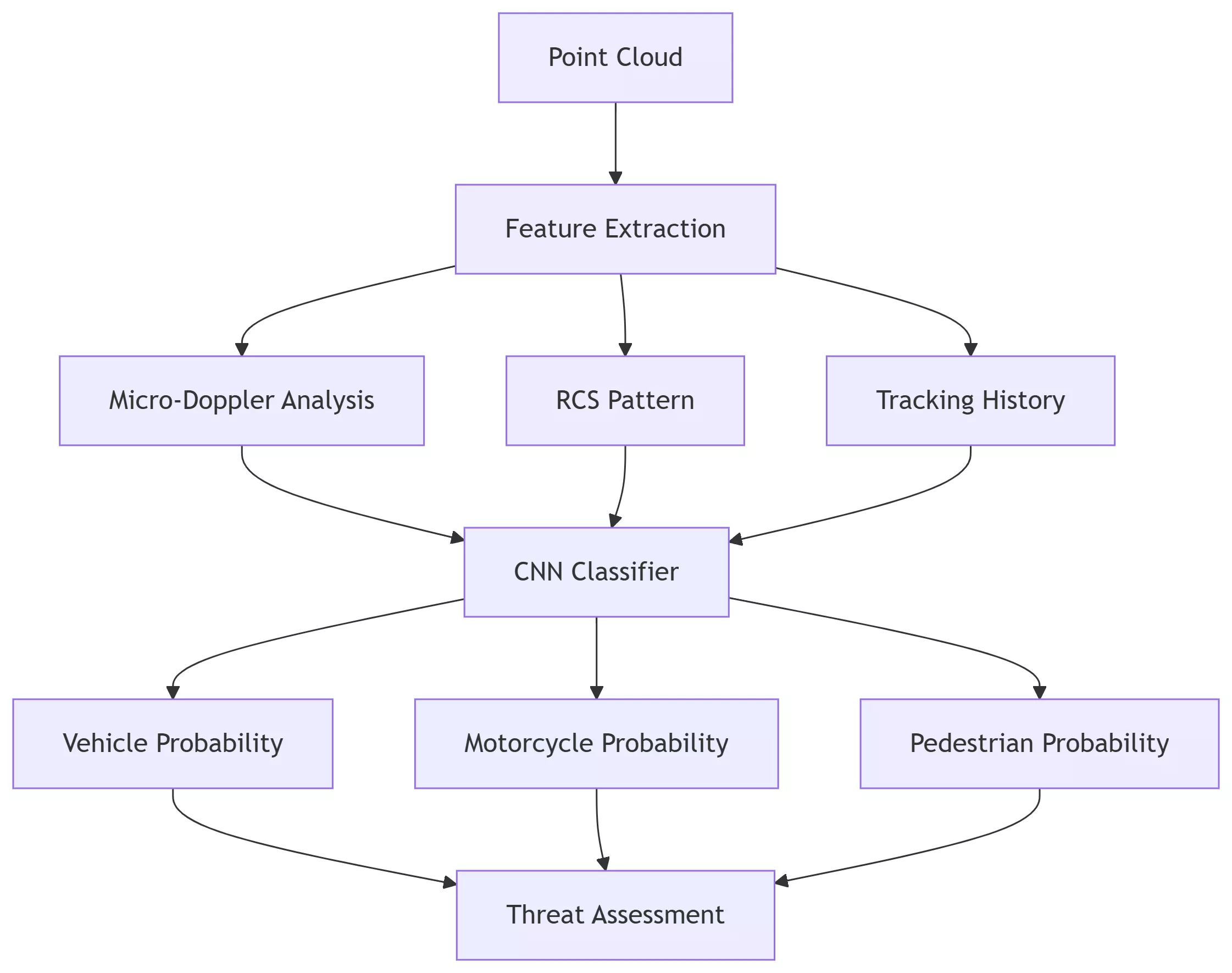

Arquitectura de clasificación de objetos de IA

Rendimiento de clasificación (Bosch MRR5):

Tipo de objeto	Rango de detección	Exactitud
Turismos	210m	99.3%
Motocicleta	160m	97.1%
Peatón	90m	95.6%
Remolque de camión	300m	99.8%

Fusión de sensores: Sinergia radar + cámara

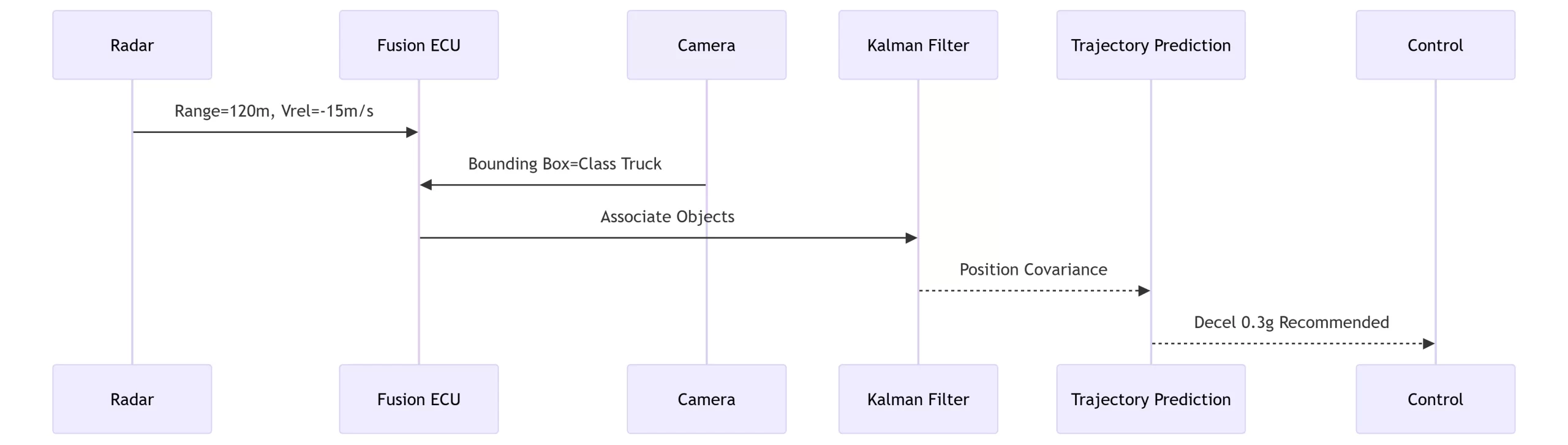

Fusión de datos sincronizada en el tiempo

Ventajas de la fusión:

92% menos falsos positivos que sólo radar
Detección de peatones 0,8s antes
Precisión angular de 0,05° (frente a 0,5° sólo radar)

Integración V2X: Más allá de la línea de visión

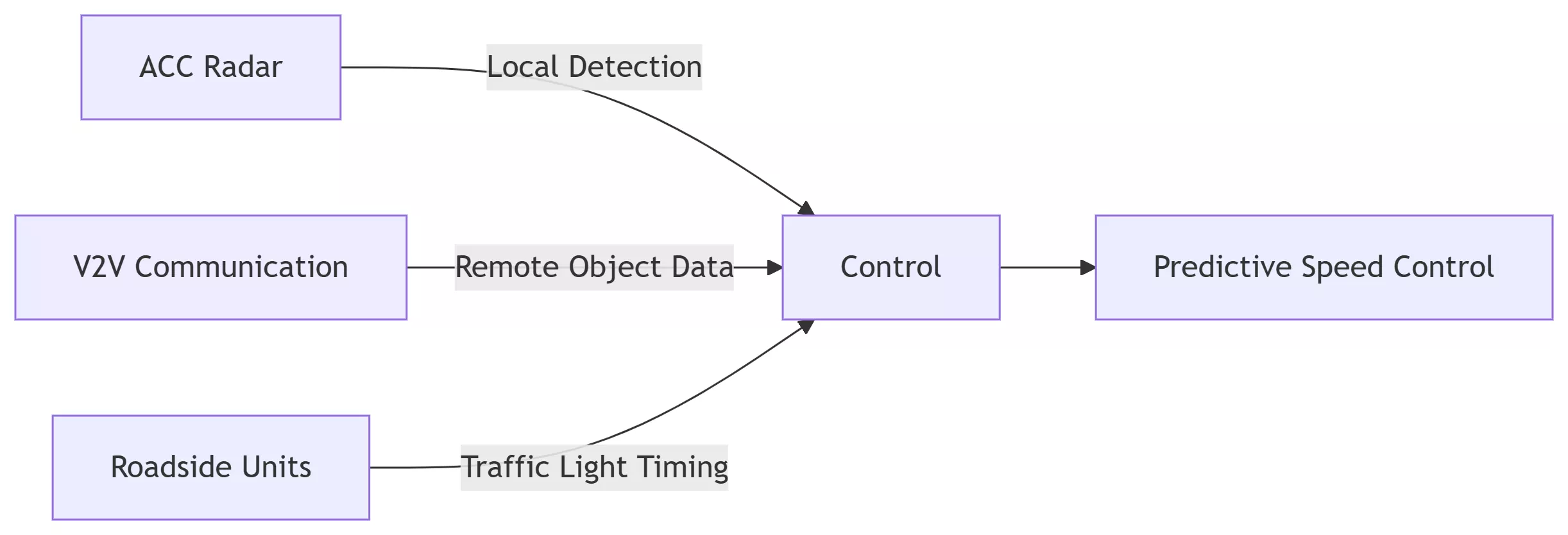

Mejora de la ACC mediante la conectividad

Aumento del rendimiento de V2X-ACC:

Escenario	ACC tradicional	V2X-ACC	Mejora
Enfoque curvo	Frenado reactivo	Predesaceleración	0,6 g más suave
Parada de emergencia	Detección de 120 m	320m de sensibilización	Reacción 2,3s más rápida
Ola de tráfico	Sigue coche inmediato	Anticipa 5 coches por delante	76% menos frenado

Anatomía del hardware de radar

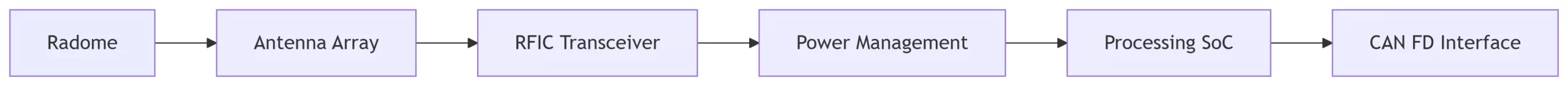

Sección transversal de un radar ACC moderno

Componentes clave:

Conjunto de antenas:
- Antenas de parche 3TX/4RX
- Formación del haz: ±15° de dirección electrónica
RFIC (por ejemplo, TI AWR2944):
- 4 transmisores 76-81GHz
- Factor de ruido de 12,5 dB
SoC de procesamiento:
- Doble núcleo A53 + DSP C7x
- 20 TOPS Aceleración de la IA

Matemáticas de procesamiento de señales

Cálculo del alcance:

texto

R = (c * Δt) / 2
Δt = (f_beat * T_chirp) / (dF/dt)

Dónde:

c = 3e8 m/s (velocidad de la luz)
f_beat = Frecuencia FI
T_chirp = Duración del chirrido
dF/dt = Pendiente del chirp (100 MHz/μs)

Cálculo de la velocidad:

texto

v = (λ * f_doppler) / 2

Por ejemplo: λ = 3,9 mm (77GHz), f_doppler = 10kHz → v = 19,5 m/s (70 km/h)

Evolución futura: Radar de imágenes 4D

Capacidades del sensor ACC 2025

Diagrama

Código

La representación de la sirena falló.

Aplicaciones que cambian el juego:

Detección del estado de la carretera (hielo/aceite)
Identificación del material del objeto
Imágenes a través de la niebla
Detección de obstáculos subterráneos

Implantación de la ciberseguridad

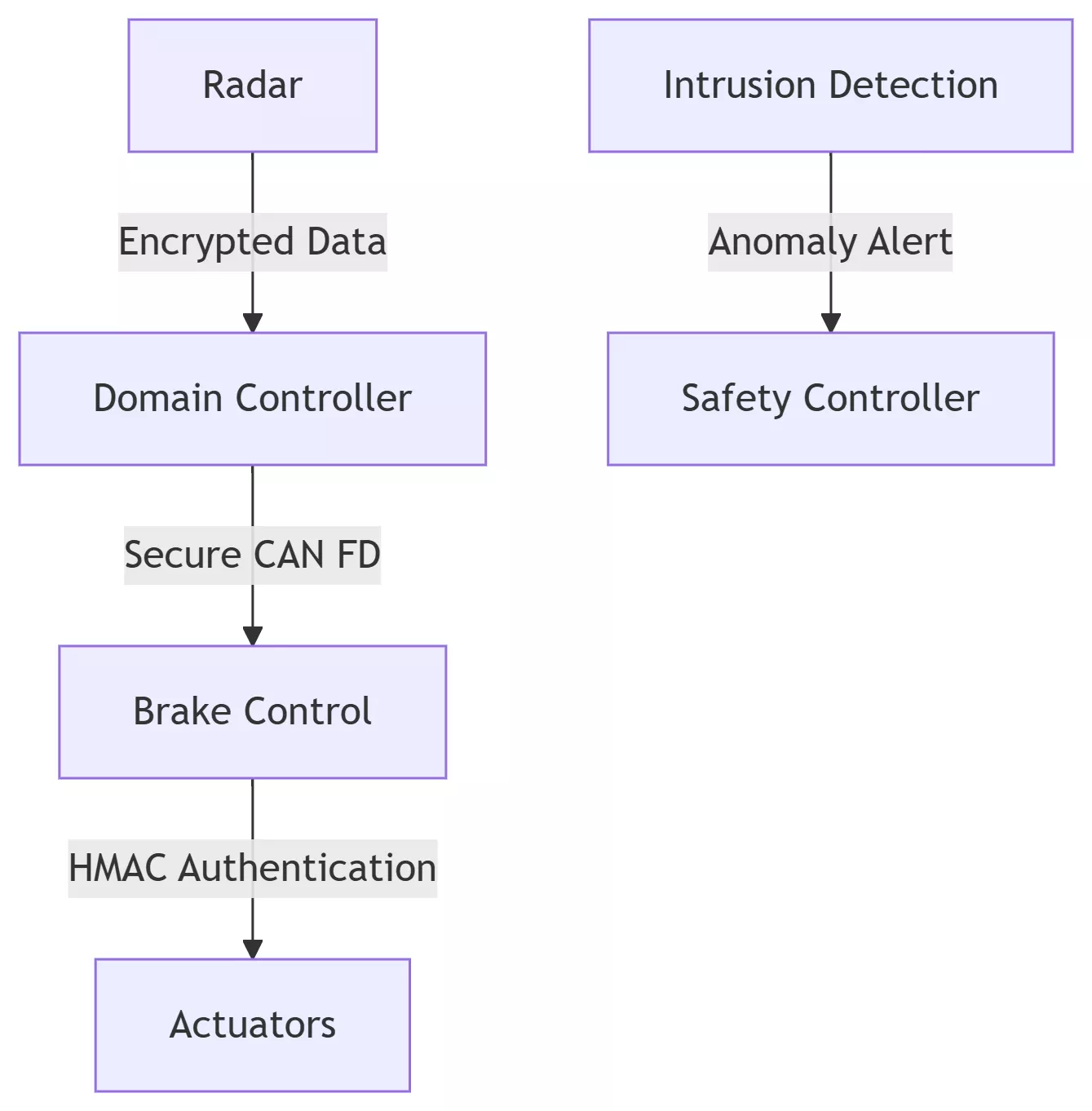

Capas de protección ACC

Protocolos de seguridad:

Cifrado en vuelo AES-128
Módulos seguros de hardware (HSM)
Arquitecturas conformes con SAE J3068
Autenticación bidireccional

Conclusiones clave: ✅ Radar FMCW permite la precisión en el rango de cm mediante el análisis de fases ✅ Clasificadores CNN alcanzar una precisión >97% en firmas micro-Doppler ✅ V2X amplía la percepción 3x más allá de la línea de visión ✅ Radar de imagen 4D permitirá la clasificación de materiales en 2026 ✅ CAN FD con protección HSM evita los ataques de suplantación de identidad

"Los sensores ACC modernos son superordenadores con antenas. Su potencia de procesamiento de 20 TOPS supera en 12.000 millones de veces al ordenador de guiado del Apolo". - Dra. Elena Müller, Arquitecta de Sistemas de Radar, Infineon
