Los costos ocultos de los errores de reemplazo

(Datos de 1.200 registros de servicios de concesionarios)

Fallas críticas y diagnóstico

1️⃣ Omisión de calibración (38% de fallas)

Síntomas:

• Códigos B127E/B26E0 persistentes
• Zonas de detección asimétricas
• Sistema deshabilitado después de 3 ciclos de encendido

Solución profesional:

1. Llevar a cabo alineación estática utilizando objetivos OEM
2. Seguir con calibración dinámica:
   • 15 minutos en autopista >60 km/h
   • Mínimo 8 cambios de carril

2️⃣ Distorsión de campo inducida por par (22%)

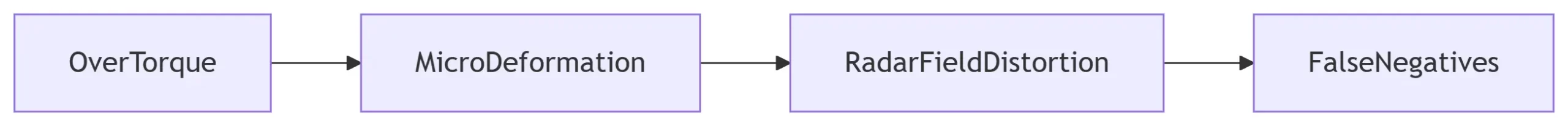

Mecanismo de falla:

Signos de diagnóstico:

• Asimetría de detección >15%
• La cámara térmica muestra puntos calientes en las ubicaciones de los pernos

Especificaciones de torque por clase de vehículo:

3️⃣ Conector Carnage (15%)

Puntos críticos de daño de pines:

Protocolo de recuperación:

1. Inspeccionar con boroscopio (aumento mínimo de 10x)
2. Para pasadores doblados:
   • Utilice pinzas de cerámica de 0,3 mm.
   • Reforma con enderezador de clavijas J-42765
3. Sustituir conector si >2 pines dañados

Escenarios de falla avanzados

⚡ Fallas inducidas por EMI (8%)

Patrones de DTC posteriores al reemplazo:

• U0232 (pérdida de comunicación durante la aceleración)
• B2A7F (corrupción de señal en modelos EV)

Lista de verificación de blindaje EMI:

• Núcleos de ferrita en todos los cables (mínimo 3 vueltas)
• Verificar separación de 15cm de:
  • Cables de alto voltaje
  • Arneses del alternador
  • Bobinas de encendido
• Realizar prueba de continuidad: Tierra del sensor → batería (-) <0,3 Ω

🔄 La versión del software no coincide (12%)

Tríada diagnóstica:

1. Escanear versión del firmware del sensor
2. Comparar con Nivel de software de la ECU
3. Verificar codificación de configuración

Procedimiento de recuperación:

Casos especiales de equipos pesados

Compensación de flexión del chasis (camiones mineros)

Problema: 3° desalineación del sensor bajo carga Solución:

1. Realizar la calibración en tres estados:
   • Descargado
   • Carga útil 50%
   • Capacidad 100%
2. Cargar tablas de compensación a la ECU

🔥 Errores de expansión térmica

Firma de falla:

• Alertas falsas durante el día
• Brechas de detección nocturna

Mitigación:

• Aplique pasta térmica entre el sensor y el soporte
• Utilice soportes de aleación de Invar (CTE 1,6×10⁻⁶/K)

Riesgos que anulan la garantía

(Análisis de rechazo OEM)

Estudio de caso: Fallo en cascada

Guión: Volvo V90 2024 después del reemplazo

1. Síntomas iniciales: Desactivación intermitente de BSD
2. Acción tecnológica: Reemplazo del sensor → calibración omitida
3. 48 horas después:
   • Asistente de mantenimiento de carril desactivado (U0238)
   • Mal funcionamiento del frenado de emergencia (C1A00)

Análisis de causa raíz:

Resolución:

1. Calibración estática completa con VIDA
2. Reinicio del módulo ADAS central
3. Recorrido de aprendizaje adaptativo de 50 km

Lista de verificación de reemplazo profesional

Antes del montaje final:

1. Validación de señal CAN: 2,5 V (H) / 1,5 V (L)
2. Prueba de ciclo térmico: Pistola de calor → pulverización congelante
3. Prueba de vibración: barrido de 5 Hz → 100 Hz
4. Validación de detección: Prueba de bicicleta a 15 m

Aspectos esenciales de la documentación:

• Informes de pre/post calibración
• Registro de torsión de pernos (datos de llave digital)
• Informe de escaneo EMI (≤30 V/m a 1 MHz)
• Confirmación de la versión del firmware

Perspectivas de expertos

“Veo 3 pesadillas recurrentes:

1. Técnicos que se saltan la calibración para "ahorrar tiempo" (cuesta cuatro veces más después)
2. Uso de toallitas de impacto en las lentes del radar (destruye los recubrimientos AR)
3. No verificar la compatibilidad del software: ¡siempre haga coincidir la generación del sensor con la ECU!” Dra. Elena KovacResponsable de validación de ADAS, ZF Group

Conclusiones clave:

✅ La calibración no es opcional – Es el paso más fallido (38% de problemas)

✅ 2,4 Nm es sagrado – El par excesivo distorsiona los campos del radar de forma permanente

✅ La inspección del pasador tarda 90 segundos – Ahorra $650 en reemplazos de ECM

✅ La documentación es la moneda de garantía – Sin informe = sin pago

✅ Prueba en extremos operativos – Los controles térmicos y de vibración evitan las reincidencias
