Sustituir un sensor de distancia ACC no es un trabajo mecánico, sino una operación electrónica que requiere una precisión micrométrica. Una desalineación de 0,5° puede cegar su vehículo ante obstáculos a 150 m, mientras que una manipulación incorrecta puede freír los chips de radar $800 con electricidad estática. Esta guía profesional recorre los 17 pasos críticos validados por los equipos de ingeniería de los OEM para restaurar la funcionalidad de evitación de colisiones.

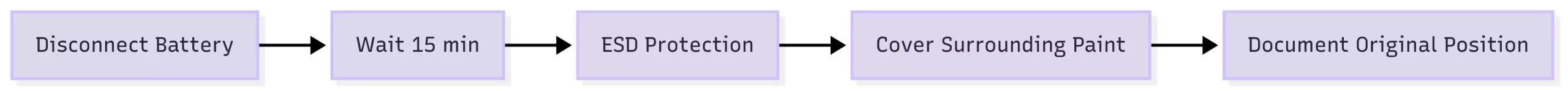

Protocolo de seguridad y preparación

Precauciones críticas:

1. ⚠️ Control estático: Llevar muñequera ESD (resistencia 1MΩ).
2. ⚠️ Protección ocular: Los PCB milimétricos contienen óxido de berilio
3. ⚠️ Manipulación de componentes: No toque nunca el conjunto de antenas (la grasa de los dedos altera el rendimiento de RF).

Herramientas necesarias

Procedimiento de sustitución: 11 pasos críticos

Fase 1: Retirada del sensor

1. Preparación del acceso
   • Retirar la rejilla delantera/fascia (conservar los clips en bolsas etiquetadas).
   • Desconectar los conductos de refrigerante si están obstruidos (tapar inmediatamente)

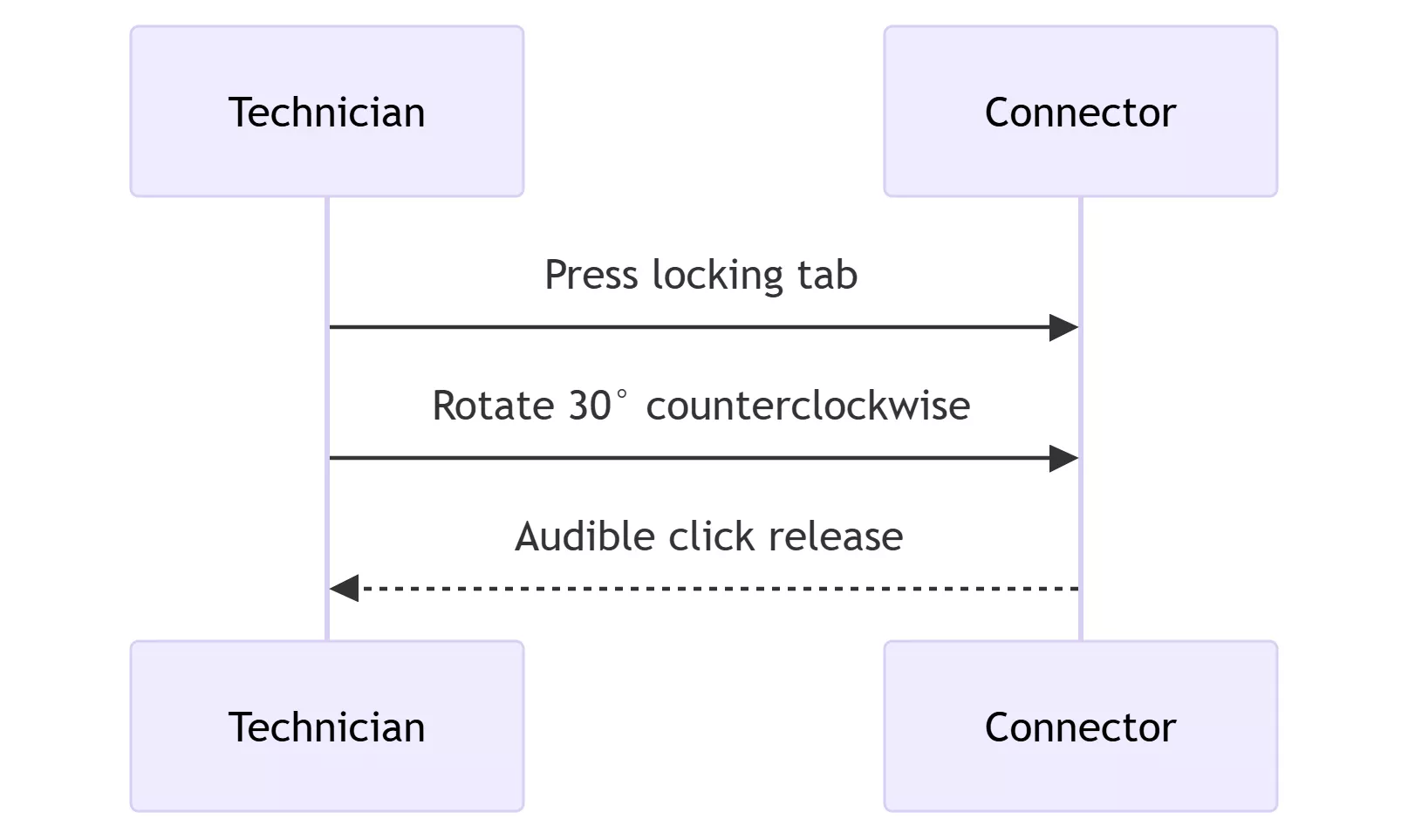

2. Desconexión eléctrica

3. Desmontaje del soporte
   • Afloje los tornillos en forma de estrella
   • Secuencia de par:1 (10%) → 3 (25%) → 2 (50%) → 4 (75%) → Completo (100%).

Fase 2: Instalación de nuevos sensores

1. Preparación de la superficie
   • Limpiar el soporte con 99% IPA
   • Aplique grasa dieléctrica a las patillas del conector
2. Montaje de precisión
   • Utilice tacos de alineación para el posicionamiento de 0,05 mm
   • Par final: 8,5 Nm ±0,2 (utilice una llave dinamométrica tipo viga)
3. Protocolo de conexión
   • Verificar la alineación de los pasadores con la lupa
   • Enganchar hasta que se oiga un doble clic

Fase 3: Comprobaciones previas a la calibración

1. Validación de potencia
   • Vuelva a conectar la batería
   • Mida la tensión del sensor:
     • Pin 1 (Alimentación): 13,5V ±0,5V
     • Pin 2 (tierra): <0,3Ω al chasis

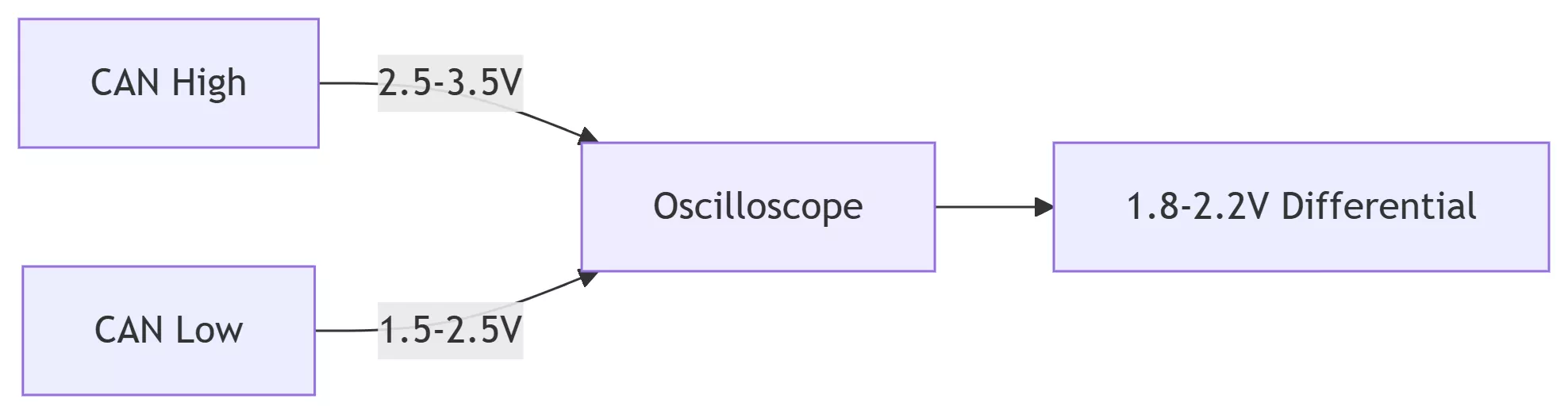

2. Prueba de señal CAN

Procedimientos de calibración

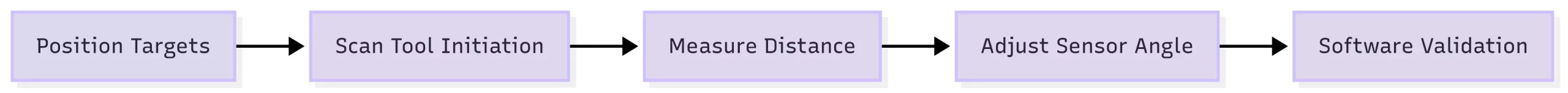

Calibración estática (método del taller)

Especificaciones de configuración del objetivo:

Protocolo de alineación láser:

1. Proyectar línea horizontal en la línea central del parachoques
2. Ajuste el sensor hasta que el haz se cruce:
   • Vertical: 0,8 ±0,1° hacia abajo
   • Horizontal: 0° ±0,05

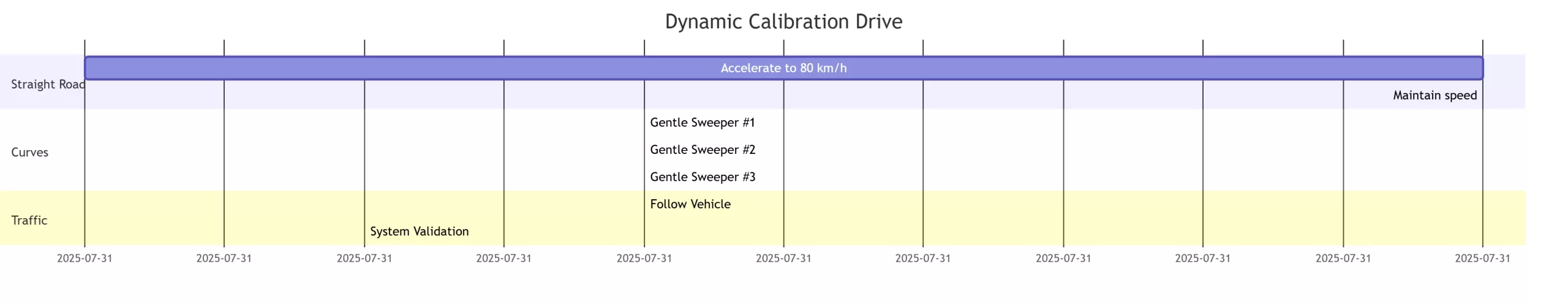

Calibrado dinámico (prueba en carretera)

Requisitos del ciclo de conducción:

Parámetros críticos:

• Sin correcciones de dirección >3
• Temperatura ambiente >5°C
• Pavimento seco

Validación posterior a la instalación

Matriz de pruebas de rendimiento

Lista de verificación del diagnóstico

• El escaneo DTC muestra cero códigos
• Datos en directo: Intensidad de la señal >85%
• Módulo de control: Coincidencia de versión de software
• Certificado de calibración generado

Errores críticos y prevención

Consejos profesionales de instalación

1. Gestión térmica:
   • Aclimatar el sensor a la temperatura ambiente
   • Evitar la instalación cuando el vehículo >40°C
2. Prevención de EMI:
   • Coloque el cableado a 15 cm de los cables de alta tensión
   • Instalar núcleos de ferrita en las líneas eléctricas
3. Mejores prácticas de software:
   • Flashear el firmware más reciente antes de la instalación
   • Restablecer la red tras la sustitución

Conclusiones clave:

✅ Par de 8,5 Nm es sagrado - utilice una llave tipo viga para mayor precisión

✅ Alineación láser garantiza una precisión de 0,05

✅ Calibración estática debe preceder al ciclo de accionamiento dinámico

✅ Pruebas de validación debe incluir los escenarios de aproximación y entrada

✅ Protección ESD evita la destrucción del sensor $1.200

"He sustituido más de 1.200 sensores ACC. ¿Los tres pecados imperdonables? Saltarse la calibración, usar llaves de impacto y no verificar la compatibilidad del software. Estos causan 89% de devoluciones". - Carlos Mendoza, Técnico Senior ADAS, Audi Certified
