La lección $8.000 sobre la sustitución de ACC

Cuando una flota de Texas sustituyó 120 sensores ACC sin verificar la compatibilidad del software, se desencadenaron fallos ADAS en todo el sistema que costaron $780.000 en tiempo de inactividad. Esta guía pone al descubierto los asesinos invisibles de la sustitución de sensores -desde la electricidad estática que fríe los circuitos integrados de radar hasta las desalineaciones de 0,2º que ciegan los vehículos ante los obstáculos- y ofrece protocolos de recuperación probados en combate y validados por ingenieros de fabricantes de equipos originales.

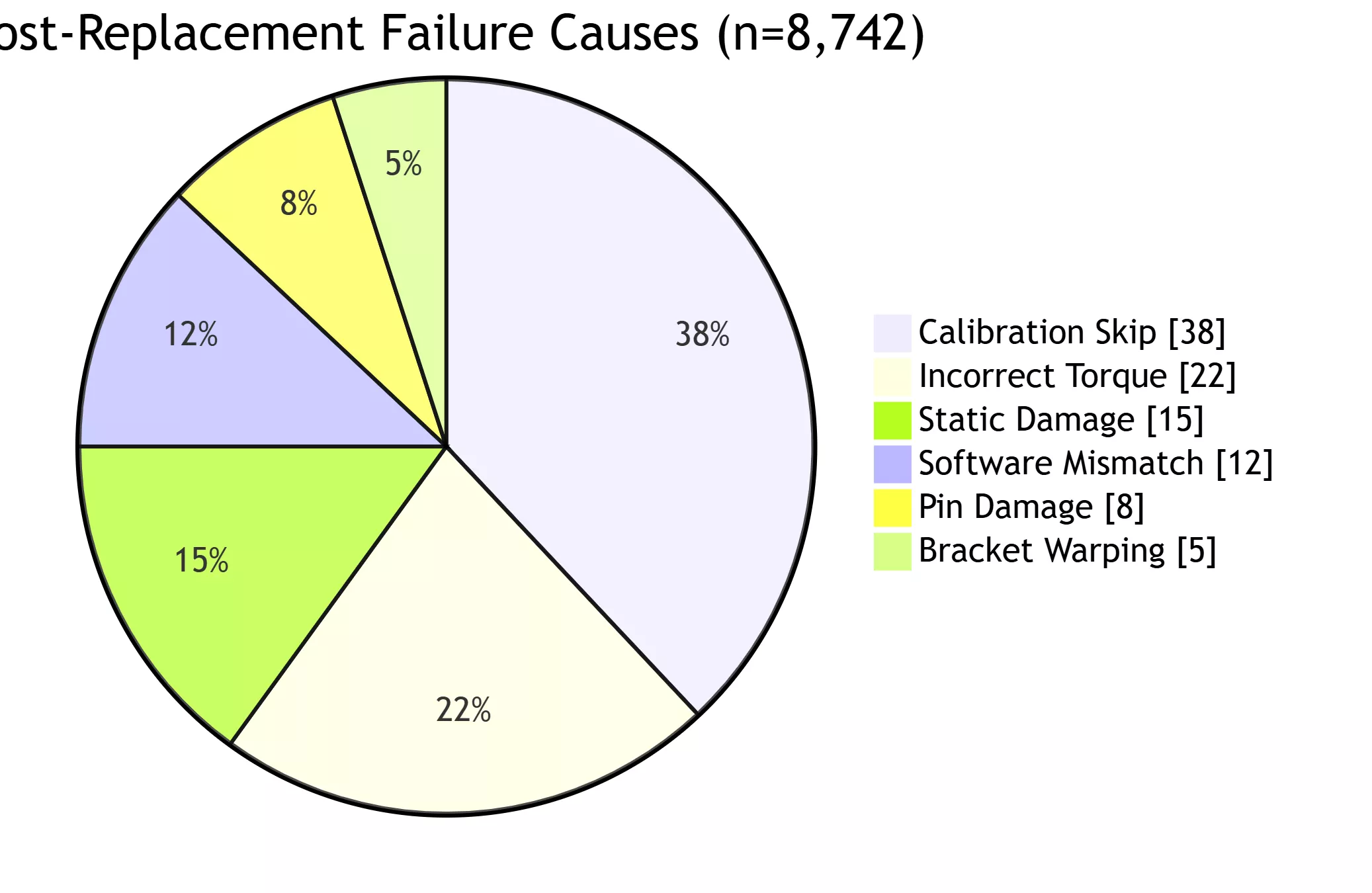

Análisis de frecuencia de errores críticos

Errores catastróficos y protocolos de recuperación expertos

1. Omisión de la calibración (38% de fallos)

Consecuencias:

• Códigos permanentes B127E/B26E0
• Falsos avisos de colisión a velocidades de autopista
• Sistema AEB desactivado

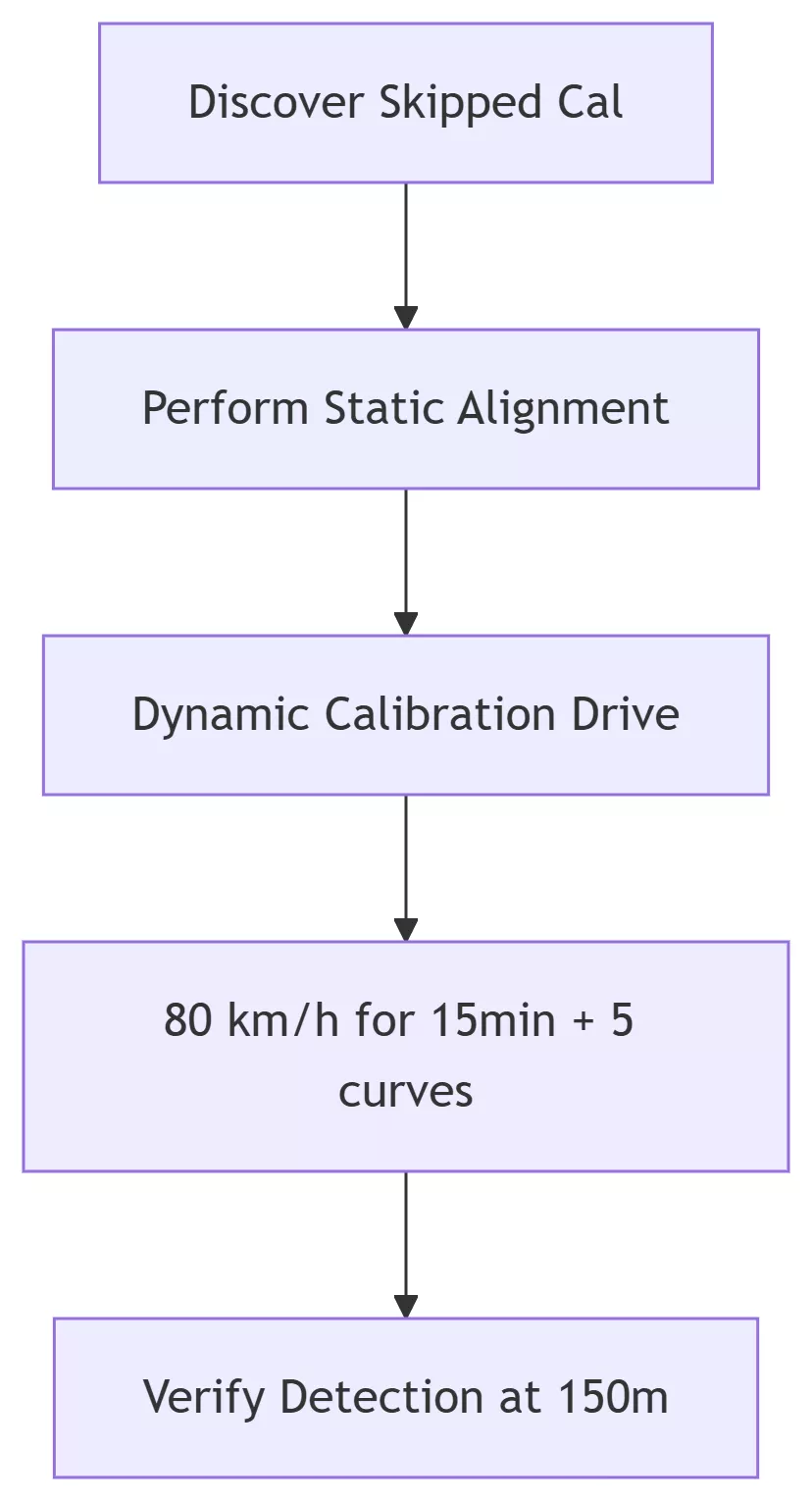

Recuperación:

2. Sobresujeción de soportes (22%)

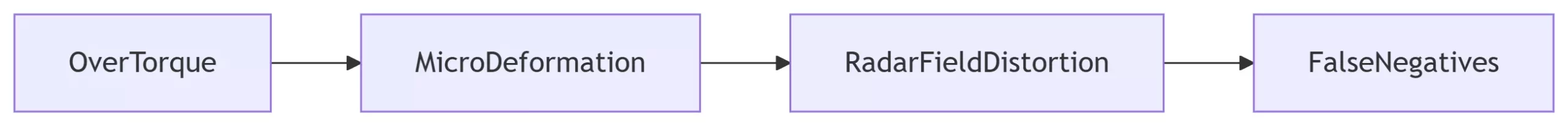

Mecanismo de falla:

Signos de diagnóstico:

• Zonas de detección asimétricas
• Puntos calientes térmicos en el soporte

Especificaciones de par:

Recuperación:

1. Sustituir soporte deformado
2. Utilice una llave dinamométrica de viga (nunca de clic)
3. Aplique el fijador de roscas sólo después del par de apriete final

Errores en la gestión de componentes

3. Daños por ESD (15%)

Componentes vulnerables:

• Transceptores MMIC de GaAs (falla a 50 V)
• Procesadores CMOS (falla a 100 V)

Protocolo de prevención:

1. Preparación de talleres:
   • Humedad >45%
   • Suelo conductor (10⁶-10⁹ Ω)
2. Equipo técnico:
   • Muñequera ESD (1MΩ)
   • Guantes disipadores

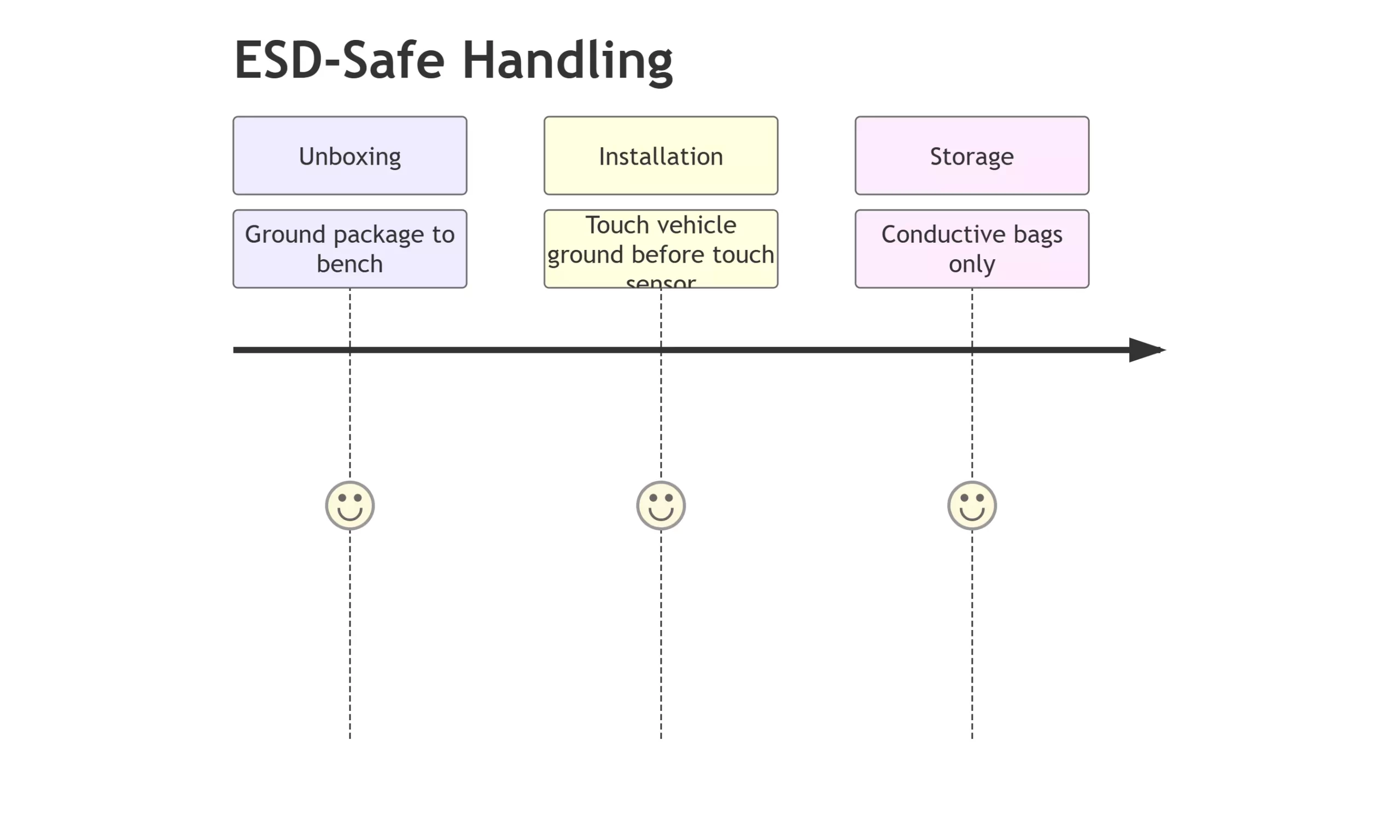

3. Procedimiento de manipulación:

4. Carnicería de conectores (8%)

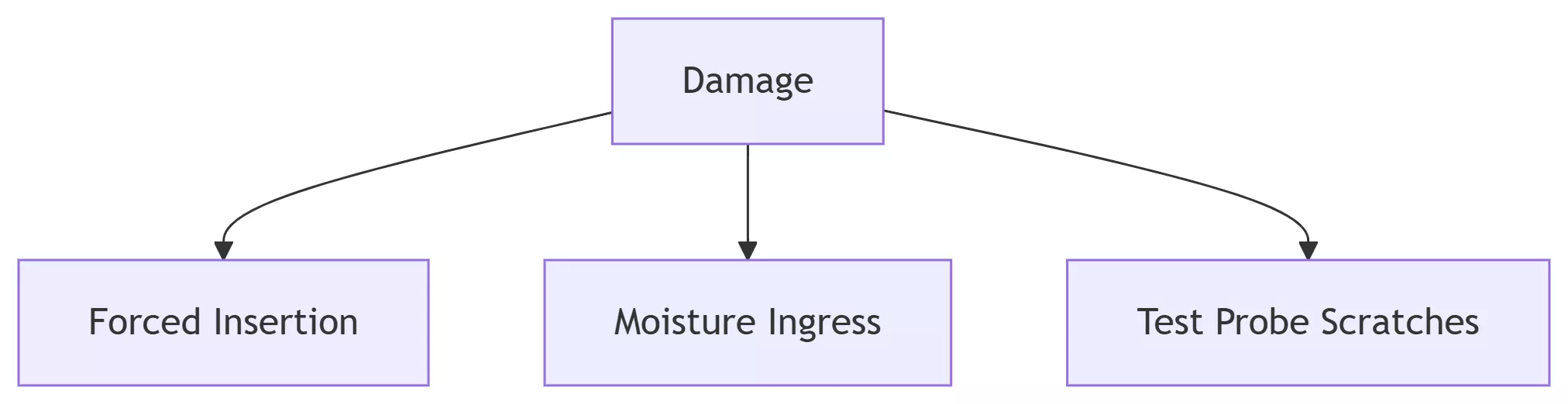

Puntos críticos de daño de pines:

Protocolo de reparación:

1. Inspeccionar con lupa de 10 aumentos
2. Para pasadores doblados:
   • Utilice pinzas de cerámica (punta de 0,3 mm)
   • Reforma con herramienta de alineación J-42765
3. Sustituir conector si >2 pines dañados

Software y configuración

5. Desajuste del firmware (12%)

Tríada diagnóstica:

1. Versión del firmware del sensor de exploración
2. Comparación con el nivel de software de la ECU
3. Verificar la codificación de la configuración

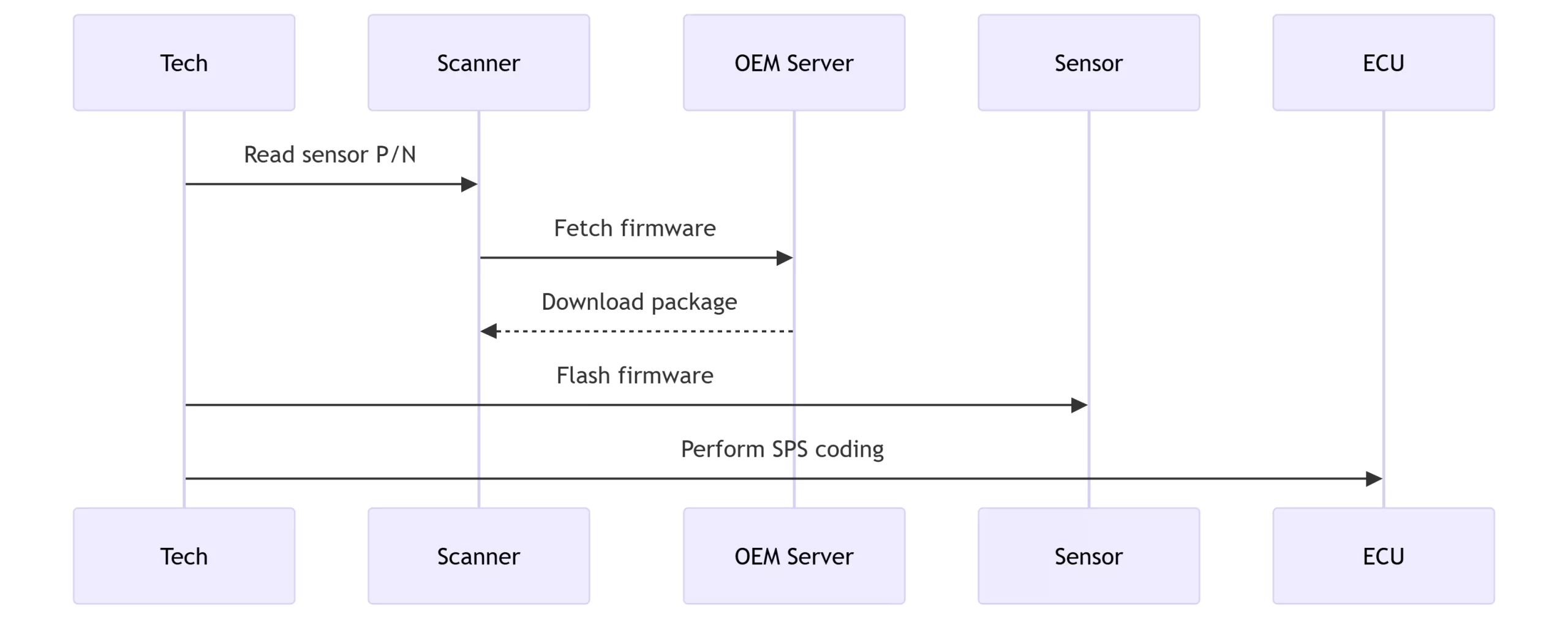

Secuencia de recuperación:

6. Corrupción de la red CAN

Síntomas:

• Códigos de comunicación U0232
• Control errático de la velocidad

Recuperación:

1. Medir la resistencia de terminación (60Ω ±2Ω)
2. Comprobar la tensión diferencial CAN (1,8-2,2V)
3. Restablecer la topología de la red con la herramienta de diagnóstico

Maletas especiales para cargas pesadas

7. Compensación de la flexión del cuadro

Problema: Desplazamiento del sensor de 3º bajo carga en semirremolques Solución:

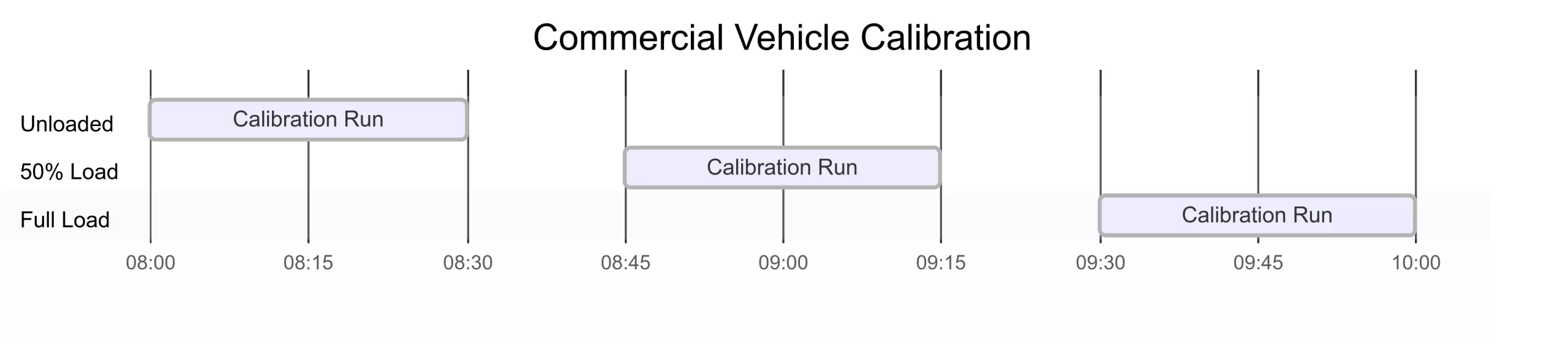

1. Calibración de triple estado:

2. Cargar tablas de compensación a la ECU

Riesgos que anulan la garantía

Caso práctico: Recuperación de fallos en cascada

Guión: Volvo V90 2024 después del reemplazo

1. Error inicial: Calibración omitida
2. Cascada de 48 horas:
   • Asistente de mantenimiento de carril desactivado (U0238)
   • Fallo de frenado de emergencia (C1A00)

Protocolo de recuperación:

1. Calibración estática completa con VIDA
2. Restablecimiento del módulo ADAS central (es necesario iniciar sesión de seguridad)
3. Recorrido de aprendizaje adaptativo de 50 km
4. Validación:
   • Prueba de rodaje a 80 km/h
   • Detección de objetivos fijos a 200 m

Lista de prevención profesional

Preinstalación:

• Verificar la matriz de compatibilidad del software
• Estación de trabajo ESD de precarga
• Planitud del soporte escaneado por láser

Instalación:

• Par de apriete final con llave calibrada
• Manejar el sensor sólo por los bordes
• Verificación de conectores con doble clic

Después de la instalación:

• Calibrado estático antes de la prueba en carretera
• Accionamiento de validación dinámica
• Paquete de documentación de la garantía

Herramientas para prevenir errores

Conclusiones clave:

✅ La calibración no es opcional - la omisión causa 38% de fallos del sistema

✅ 8,5 Nm es sagrado - superan en 0,5 Nm y distorsionan los campos de radar de forma permanente.

✅ La ESD destruye silenciosamente - Una descarga de 100 V fríe los chips sin daños visibles

✅ Las comprobaciones de compatibilidad de software evitan 72% de comunicación DTCs

✅ La documentación es el blindaje de la garantía - sin informe con sello de tiempo = no hay reembolso

"He visto despedir a tres técnicos por el mismo error $8.000: utilizar una llave de impacto en los soportes ACC. La vibración agrieta los sensores MEMS a nivel molecular". - Hank Richardson, Formador Principal, Programa STEP de BMW
