Guía paso a paso para reemplazar el sensor de punto ciego

Preparación previa a la sustitución

Precauciones de seguridad críticas

  1. ⚠️ Desconectar la batería (espere 15 minutos a que se descargue el condensador)
  2. 🧤 Llevar guantes a prueba de ESD (los sensores contienen componentes sensibles a la electricidad estática).
  3. 🛑 No fuerce nunca los conectores (las patillas se doblan con una presión de 0,5N).
  4. 📏 Preparar el espacio de calibración (área libre de 5m × 15m).

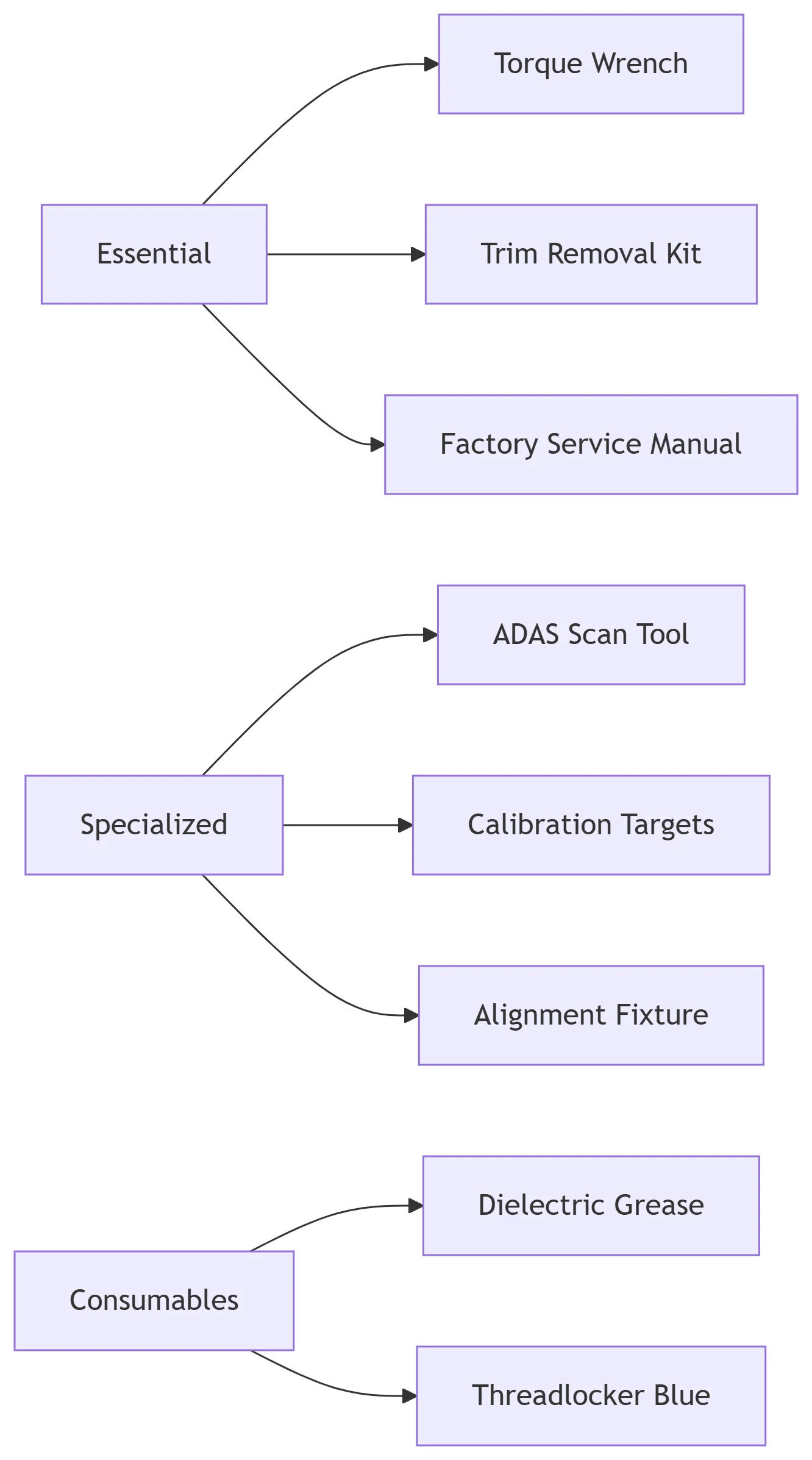

Herramientas y materiales

Lista de comprobación previa a la instalación

  • Verificar el número de pieza correcto (comprobar el VIN)
  • Comprobar la versión del firmware del sensor
  • Inspeccionar el mazo de cables en busca de daños
  • Borrar DTC antes de la eliminación

Procedimiento de sustitución (Ejemplo de turismo/SUV)

Paso 1: Acceso al sensor

  1. Quitar la rueda trasera (para acceder al guardabarros)
  2. Desmontar el guarnecido interior del maletero:
    • Retire los 8 clips de plástico (presione primero el pasador central)
    • Suelte los 4 cierres del árbol de Navidad (gírelos 90°)
  3. Retirar el material insonorizante

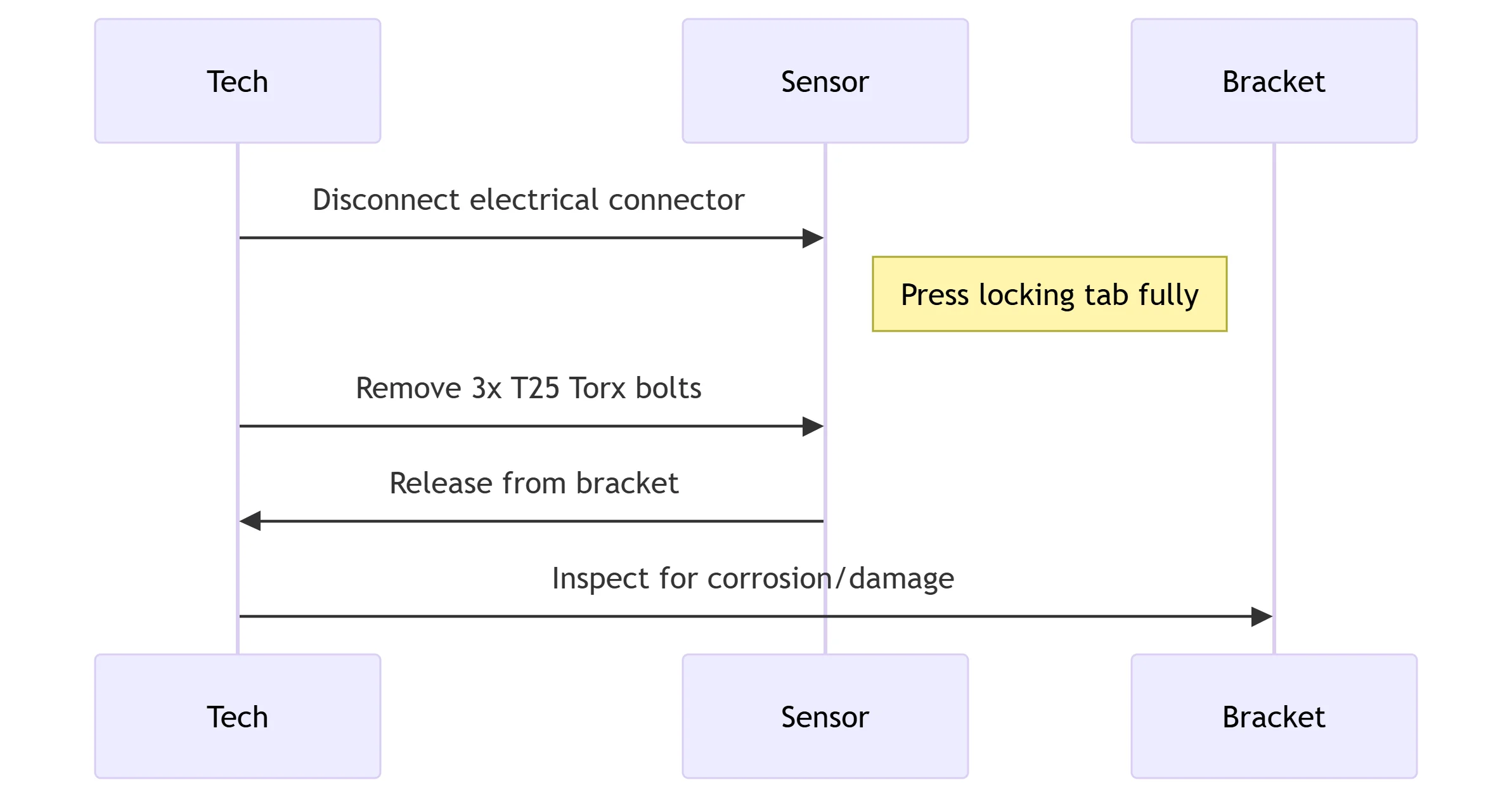

Paso 2: Extracción del sensor

Medidas críticas:

  • Patrón de par de apriete de los tornillos: Secuencia de estrellas
  • Fuerza de extracción: Nunca superior a 5N

Paso 3: Instalación del nuevo sensor

  1. Superficies de preparación:
    • Limpiar el soporte con alcohol isopropílico
    • Aplique grasa dieléctrica al conector
  2. Procedimiento de montaje:
    • Coloque el sensor a ras del soporte
    • Arranque manual de todos los tornillos
    • Par final: 2,4 Nm ± 0,2 (utilice una llave inglesa)
  3. Compromiso del conector:
    • Escucha el clic audible
    • Prueba de tirón con 1 kg de fuerza

Paso 4: Montaje

  • Invertir los pasos de extracción
  • Crítico: Sustituir todos los clips de un solo uso
  • Aplique fijador de roscas a los pernos del parachoques

Procedimientos de calibración

Calibración estática (método del taller)

  1. Configuración de objetivos:
    • Coloque los objetivos reflectantes a 2,5 m del vehículo
    • Alinear con el patrón de cuadrícula del fabricante

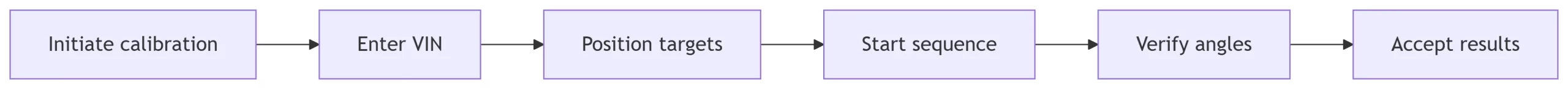

  2. Proceso de la herramienta de escaneado
  1. Umbrales de tolerancia:
    • Horizontal: ±0,3
    • Vertical: ±0,5
    • Distancia: ±2 cm

Calibrado dinámico (prueba en carretera)

  1. Requisitos de accionamiento:
    • 15 minutos de conducción continua
    • 64-80 km/h (40-50 mph)
    • Preferiblemente autopista recta
  2. Verificación:
    • Herramienta de escaneo: "Calibración correcta"
    • Datos vivos: Confianza de detección >95%

Verificación posterior a la instalación

Pruebas de validación

Tipo de pruebaProcedimientoCriterios de aprobación
EstáticoObjetivo bicicleta @ 5mDetección en 1,2 s
DinámicaAproximación de 30° a 30 km/hAlerta a 10±1m
Medio ambienteSimulación de lluvia ligera<5% falsas alertas

Documentación necesaria

  1. Informes de calibración antes/después
  2. Certificación de piezas de recambio
  3. Medidas de alineación de sensores
  4. Aprobación de la funcionalidad del sistema

Errores comunes de instalación

ErrorConsecuenciaPrevención
Apriete excesivoDistorsión del campo de radarUtilizar llave dinamométrica preajustada
Desajuste del conectorDaños en la ECUVerificar la compatibilidad pin a pin
Omisión del calibradoDesactivación del sistemaPreprogramar el tiempo de calibración
Ángulo de montaje incorrectoHuecos en las zonas ciegasUtilice la herramienta de alineación láser

Consejos profesionales

  1. Gestión térmica:
    • Dejar que el sensor se aclimate a la temperatura ambiente
    • Nunca instale el sensor frío en un vehículo caliente
  2. Prevención de EMI:
    • Coloque los cables a 15 cm de los cables de alta tensión
    • Añadir núcleos de ferrita en los cables de alimentación
  3. Mejores prácticas de software:
    • Flashear el firmware más reciente antes de la instalación
    • Reiniciar la red tras la sustitución

"He sustituido más de 300 sensores BSD. ¿Las 3 reglas de oro? Apretar con precisión, calibrar religiosamente y nunca asumir que los pinouts coinciden".

  • Carlos Mendoza, Audi Certified ADAS Tech

Garantía y conformidad

  1. Requisitos OEM:
    • Certificado de calibración obligatorio para la garantía
    • Utilice únicamente herramientas de diagnóstico homologadas
  2. Consideraciones jurídicas:
    • Verificación del cumplimiento de la norma FMVSS 126
    • Documentar todos los pasos para proteger la responsabilidad
